Настенные кронштейны радиаторов Rifar Tubog

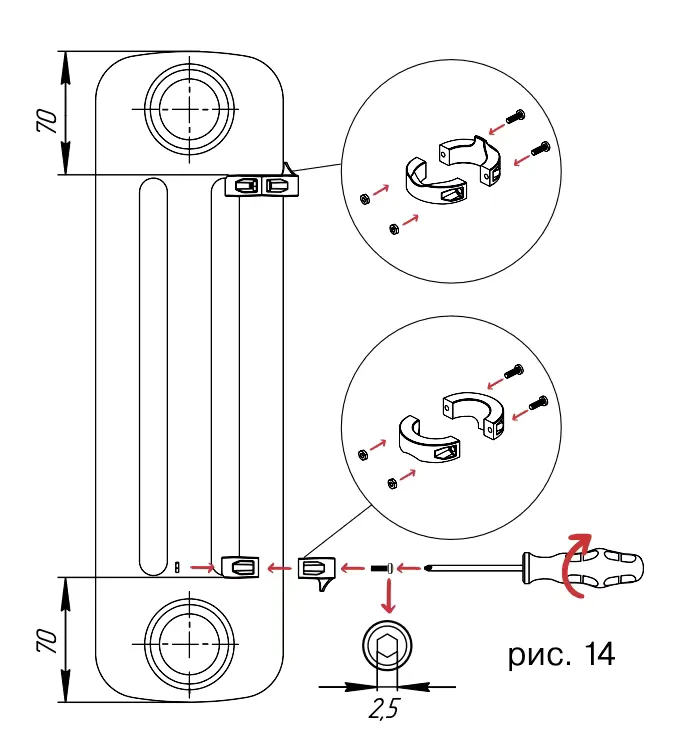

Установите обжимные кольца на верхние и нижние колонки радиатора, как показано на рисунке ниже. Кольца необходимо плотно закрепить в упор с коллекторной частью секции, фиксируя их винтами, которые идут в комплекте.
При монтаже убедитесь, что расстояние «В» между кронштейнами не превышает 920 мм или 20 секций радиатора. Соблюдение этих параметров гарантирует надежное крепление и правильную эксплуатацию прибора.
Снимите размеры «А» и «В» согласно рисунку 15. Используйте их для выполнения точной разметки основания на стене. Чтобы обеспечить оптимальную теплоотдачу, разместите радиатор в соответствии с рекомендованной схемой установки. Правильное расположение прибора важно для эффективной работы системы отопления. При монтаже радиаторов с использованием дизайнерских терморегулирующих гарнитур важно учитывать их габариты, чтобы обеспечить удобство эксплуатации прибора.
Закрепите корпус кронштейна согласно схеме на рисунке 16. Нижний кронштейн необходимо установить в перевернутом положении. Каждый кронштейн имеет возможность горизонтальной регулировки в пределах ±3,5 мм для точной настройки положения.
Соберите вилку верхнего кронштейна с корпусом согласно рисунку 17. При монтаже радиатора на три и более верхних кронштейна важно убедиться, что они находятся в одном горизонтальном уровне для равномерного распределения нагрузки. Вилка верхнего кронштейна позволяет регулировку по вертикали в пределах до 20 мм.
Соберите вилку нижнего кронштейна с корпусом, используя пружину, как показано на рисунке 18. Для обеспечения свободного прохождения нижнего обжимного кольца вилку необходимо установить в верхнем положении.
Установите радиатор, закрепив верхние обжимные кольца в вилках верхних кронштейнов согласно рисунку 19. Используйте уровень, чтобы проверить горизонтальное положение радиатора. При необходимости отрегулируйте его. Убедитесь, что нагрузка равномерно распределена на верхние кронштейны.
Закручивая винт в нижнем корпусе, опустите вилку нижнего кронштейна до упора на соответствующие обжимные кольца для окончательной фиксации радиатора (рис. 20). После этого установите декоративную крышку на корпус нижнего кронштейна.
